一、考核目的与基本要求
计算机三维绘图是一门数字媒体艺术专业学生的必修课。本课程以SoildWorks作为三维绘图软件平台，详细介绍了计算机辅助三维设计中常用的方法和技巧。通过本课程的学习，使学生掌握应用三维软件（SolidWorks）进行产品设计的基本概念和方法，培养学生的三维设计能力和计算机操作能力。故本课程具体具有相当强的实践性。
具体要求：
1、了解计算机辅助三维绘图的基本原理和方法；
2、 熟悉SolidWorks软件的基本操作流程；
3、 掌握草图绘制和编辑的一般方法；
4、 掌握拉伸、旋转等基本特征建模工具的使用，熟悉其他附加特征建模方法；
5、 熟悉参考几何体的含义的创建方法和功能；
6、 了解零件特征管理、联结尺寸、方程式驱动等零件建模辅助功能；
7、 能够进行简单装配体的装配造型；
8、 熟悉工程图创建方法，能够创建简单的工程图。
二、实践考核运行环境及设备
1、实践考核统一在计算机实验室中进行；
2、软件平台：1Windows XP、Windows7及以上操作系统
软件工具：2 Solidworks 2009及以上版本
3、硬件要求：Intel3.2GHz以上PC机，内存2G以上，10G以上可用硬盘空间。
三、实践考核内容
1、二维草图的绘制
草图绘制工具；基本图形绘制；草图尺寸标注；草图几何关系；
2、零件三维模型的创建
拉伸特征、切除拉伸、旋转特征、旋转切除特征、扫描特征、放样特征等基础特征建模工具的使用；圆角特征、倒角特征、阵列特征、镜像特征、拔模特征、抽壳特征、筋特征、钻孔特征等附加特征建模工具的使用；
3、参考几何体的创建
基准面的创建方法、基准轴的创建方法、坐标系的创建方法；
4、装配造型
装配的一般过程；向装配体文件中调入各个零件的方法；向零件添加重合、平行、垂直、相切、同轴等配合关系；移动或旋转零部件；简单装配体的装配。
5、创建工程图
标准三视图；模型视图；投影视图；剖面视图；辅助视图；插入模型尺寸；修改尺寸属性。
四、实践考核的基本要求
1、实践题目发布后，在规定时间内完成，以电子作品提交；
2、使用Solidworks对所给的实践题目进行分析和设计，并根据具体的考试要求提交答案。
五、实践考核必读和参考书目
《SOLIDWORKS 2014实用教程》 王喜仓 水利水电出版社
六、考核时间、考核方式及评分标准
1.考核时间：120分钟
2.课程实践考核为开卷形式，考生可携带除电子资料以外的书本、笔记。
3.评分标准：采用五级评分制即优秀、良好、中等、及格、不及格。
七、考核标准
五级评分制：
优秀：三维建模的结构准确无误，创建的工程图的视图和尺寸准确无误，完全符合工程制图标准。
良好：三维建模的结构基本正确，创建的工程图的视图和尺寸基本正确，基本符合工程制图标准。
中等：三维建模的结构有少量错误，创建的工程图的视图和尺寸有少量错误，基本符合工程制图标准。
及格：三维建模的结构错误较多，创建的工程图的视图和尺寸错误较多，基本符合工程制图标准。
不及格：三维建模的结构错误很多，创建的工程图的视图和尺寸错误很多，不符合工程制图标准。
例题：

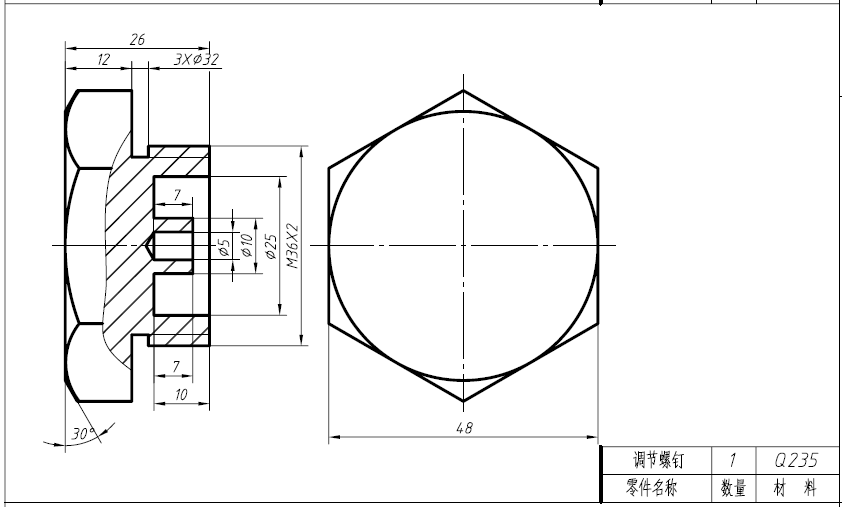

1、根据下图所给工程图样绘制零件的三维模型，结果如右图所示。
2、利用例1中绘制完成的零件三维模型生成该零件的工程图。
